需求工程 ✌ #
1 概述 ✅✅✅✅ #
软件需求是指用户对系统在行为、功能、性能、设计约束等方面的期望。

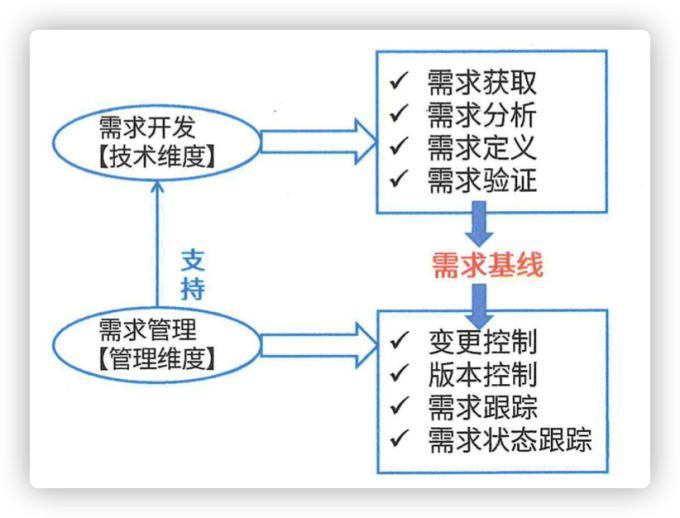

需求工程包括两个维度:需求开发维度(技术维度)和需求管理维度(管理维度)。
需求定义的产出是:需求规格说明书SRS。
对需求规格说明书SRS进行需要验证得到需求基线,需求管理的对象就是需求基线。

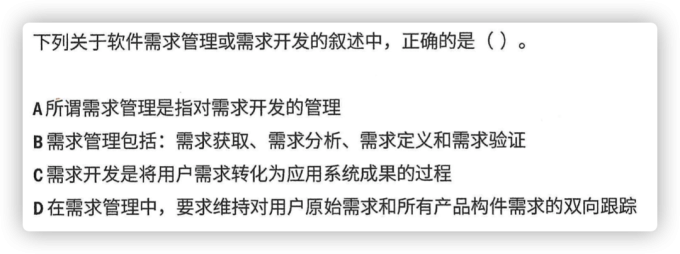

在需求管理中,要求维持对用户原始需求和所有产品构件需求的双向跟踪;变更控制委员会对项目中任何基线工作产品的变更都可以做出决定。
在需求工程之前可能还需要做可行性分析报告。主要包括:对系统开发的各种候选方案进行成本/效益分析;评价该项目实施后可能取得的无形收益;评估现有技术能力和信息技术是否足以支持系统目标的实现。
2 需求获取 ✅✅✅ #

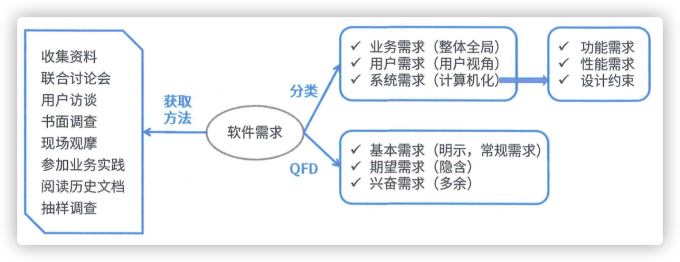

- 从技术维度可将需求分为:
1、用户需求(用户视角)
2、业务需求(整体视角)
3、系统需求(计算机视角,系统需求分为:功能需求、性能需求、设计约束需求(既不是功能需求、又不是性能需求的就属于设计约束需求,比如年龄0到100岁,性别只能是男女等))
- 从管理维度可将需求分为:
1、基本需求(需求基线中明确要求要做的)
2、期望需求(比较难把握,客户觉得你应该做的)
3、兴奋需求(客户不要求你做的,但你做完了,这其实会加大系统开发的风险)
联合需求计划JRP(联合讨论会):在JRP实施之前,应制定详细的议程,并严格遵照议程进行;在讨论期间尽量避免使用专业术语;JRP是一种相对来说成本较高但十分有效的需求获取方法。
3 需求分析 ✅✅✅✅✅ #
安全攸关系统在软件需求分析阶段,应提出安全性需求。软件安全性需求是指通过约束软件的行为,使其不会出现不可接受的违反系统安全的行为。软件安全需求的获取是根据己知的系统信息,如软件危害条件等以及其他一些类似的系统数据和通用惯例,完成通用软件安全性需求的裁剪和特定软件安全性需求的获取工作。
- 需求获取完以后,需要对需求进行整理和分析(期间有两个目标:如何根据需求模型构建软件架构模型,如何保证模型转换的可追踪性),需求分析包含两个方面:
1、结构化需求分析SA;
2、面向对象需求分析OOA。
3.1 结构化需求分析SA ✅✅✅✅✅ #

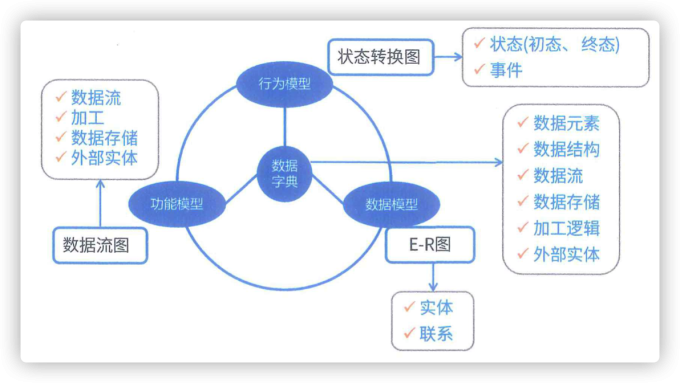

SA要求完成功能模型(数据流图DFD,也叫分层数据流图)、行为模型(状态转换图STD)、数据模型(ER图:从数据的角度对现实世界进行建模),其中数据字典起到解释的作用,比如学生关系包含学号、名字、年龄等。
在数据库设计的需求分析阶段也产生数据流图和数据字典,以及需求说明书。

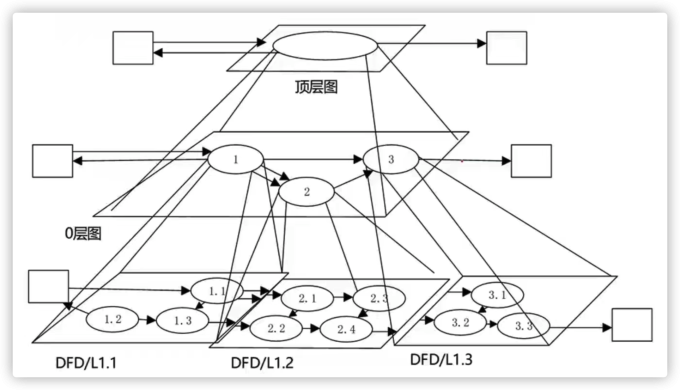

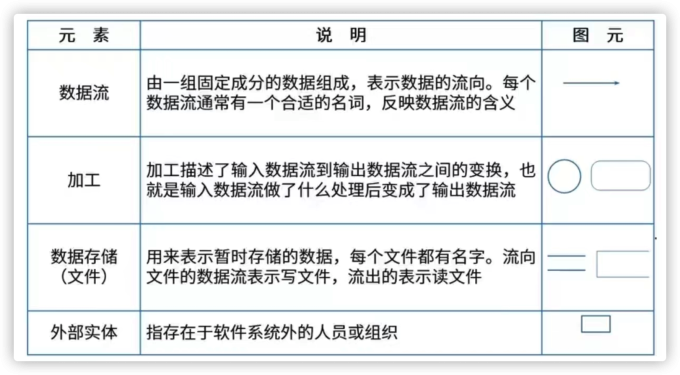

- DFD:Data Flow Diagram,反映的是系统跟外界实体之间的交互,以及数据加工和交换的方式。

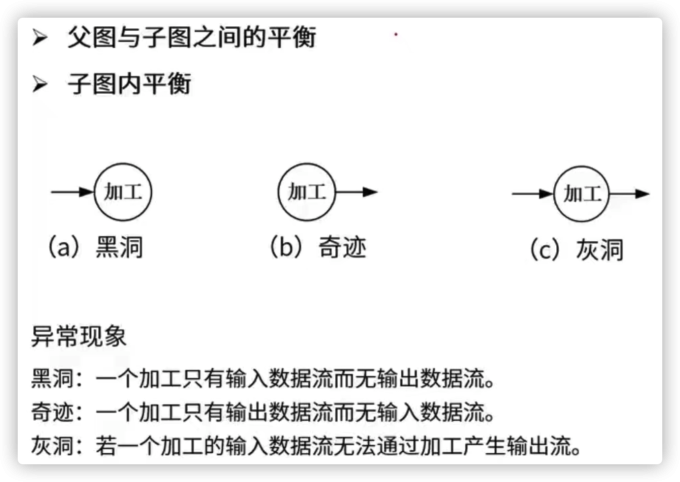

- DFD的平衡原则:用于DFD里面填空(类似于完形填空),如上图的“注册请求”、“课程安排”等在父图和子图中应该是一致的。

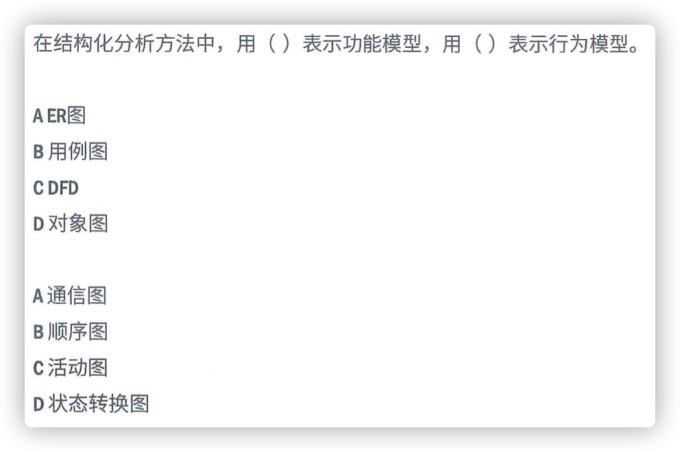

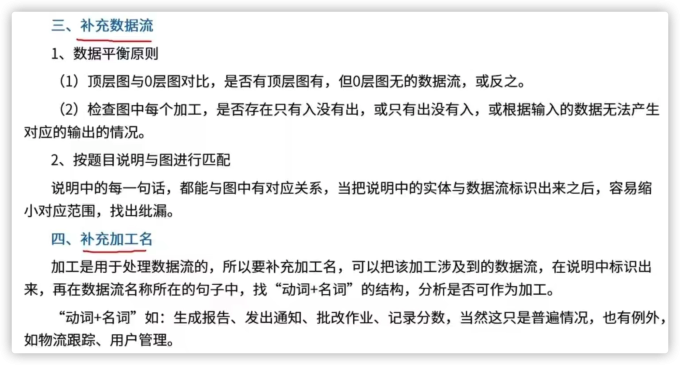

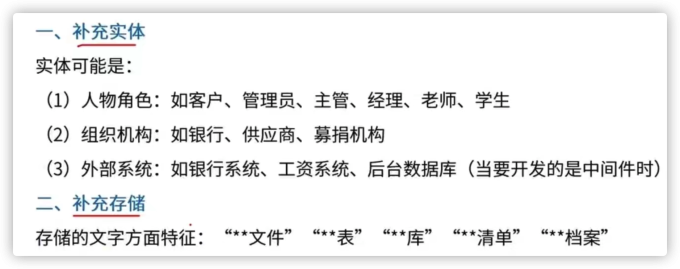

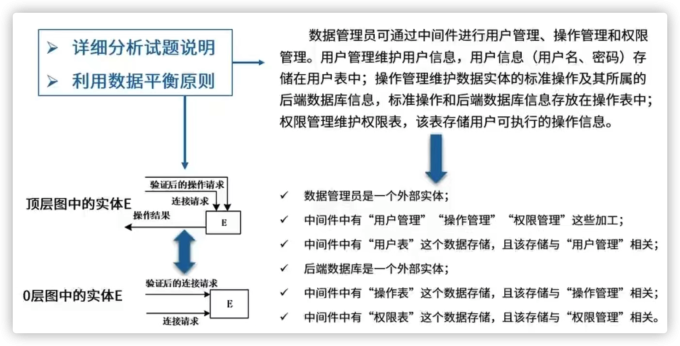

- DFD答题技巧

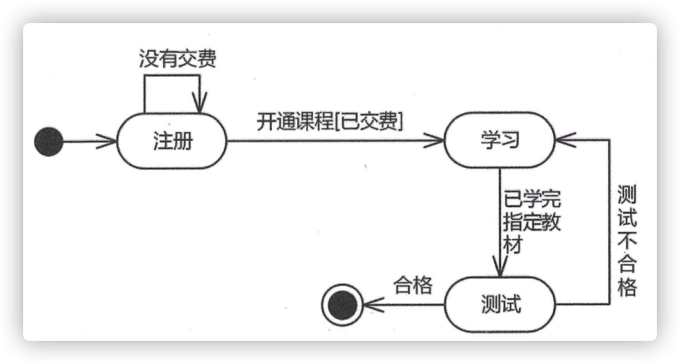

STD:State Transform Diagram,(状态建模)

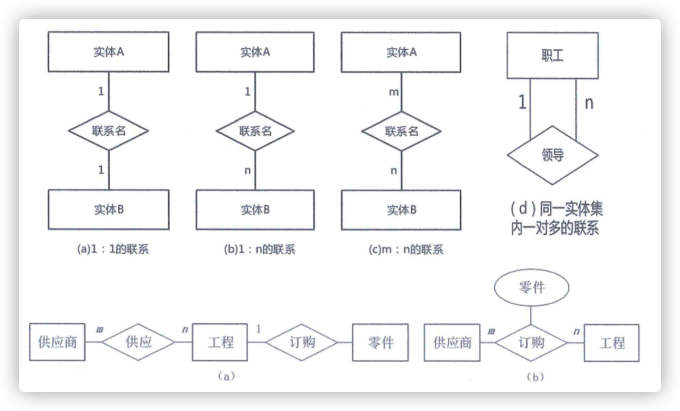

E-R图:实体关系图,(数据建模)
3.2 面向对象需求分析 ✅✅✅✅✅ #
面向对象需求分析简称OOA,相关概念如下。

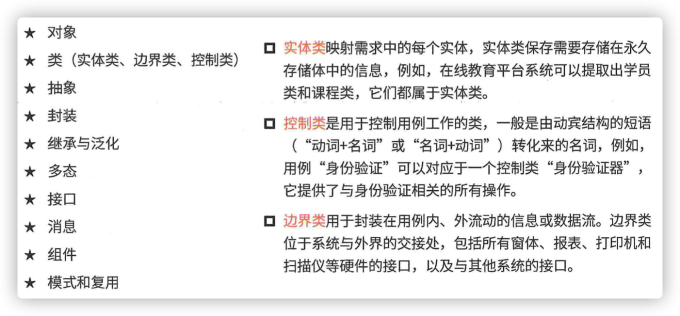

类的考察方法:
实体类:用于永久保存数据信息。
边界类:用于人机交互界面、系统交互接口。
控制类:非实体类和非边界类就是控制类,如业务逻辑(订单结算等)。
1)UML #

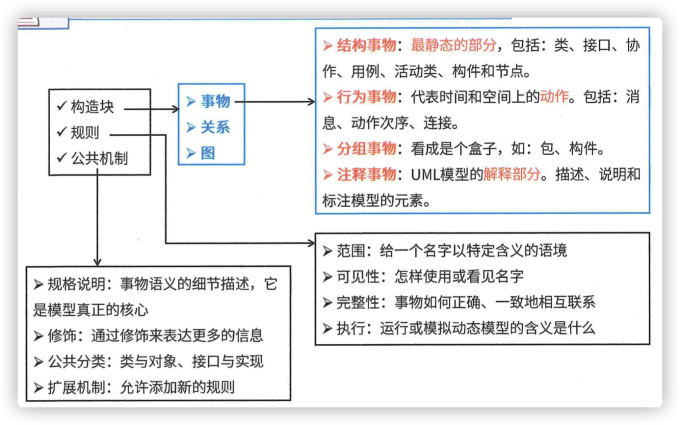

UML全称Unified Modeling Language,统一建模语言,UML由构造块、规则和公共机制;构造块中最重要的是事物和图;事物中包含结构事物是静态部分、行为事物是动态部分。

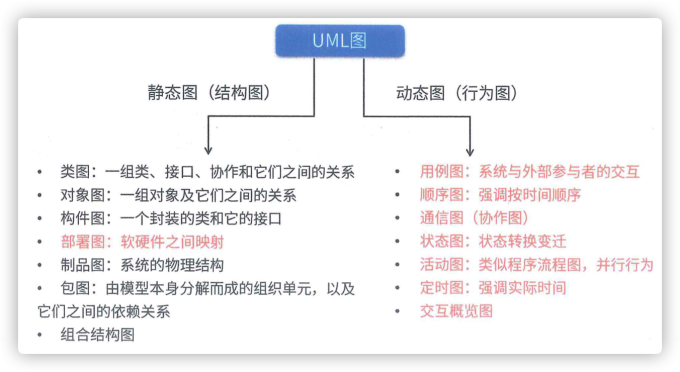

UML2.0中一共定义了14种图。其中结构图 (静态图)包括:类图、对象图、构件图、部署图、制品图、 包图、组合结构图;行为图 (动态图)包括:用例图、顺序图、通信图 (协作图)、定时图、交互概览图、活动图、状态图。
在UML2.0中,顺序图用来描述对象之间的消息交互,其中循环、选择等复杂交互使用序列片段/区域表示,对象之间的消息类型包括:同步消息、异步消息、返回消息、参与者创建消息、参与者销毁消息。
从UML2.0开始,整个UML规范被划分为基础结构和上层结构两个相对独立的部分,基础结构是元模型,它定义了构造UML模型的各种基本元素;而上层结构则定义了面向建模用户的名种UML模型的语法、语义和表示。
UML图同事物一样,也分为静态部分和动态部分,静态图称为结构图,动态图为行为图(交互图)。得知道每种图大致是什么意思(标红的为重点,该部分在案例分析里面需要掌握的图有:类图、用例图、顺序图、通信图、状态图、活动图)。

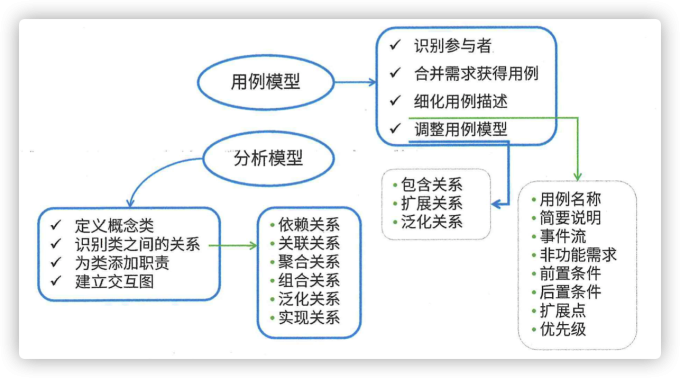

基于UML的需求分析过程大致可分为以下步骤:
1、利用用例及用例图表示需求。从业务需求描述出发获取执行者和场景;对场景进行汇总、分类、抽象,形成用例,确定执行者与用例、用例与用例图之间的关系,生成用例图。
2、利用包图和类图表示目标软件系统的总体框架结构。根据领域知识、业务需求描述和既往经验设计目标软件系统的顶层架构,从业务需求描述中提取“关键概念”,形成领域概念模型,从概念模型和用例出发,研究系统中主要的类之间的关系,生成类图。

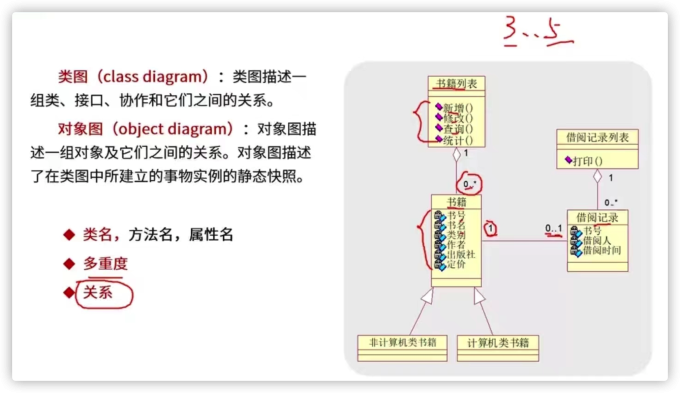

1) 类图 #

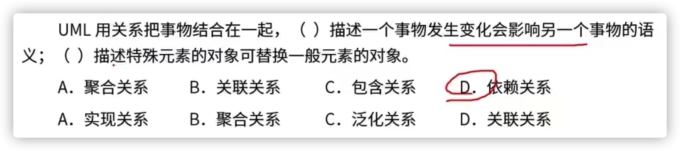

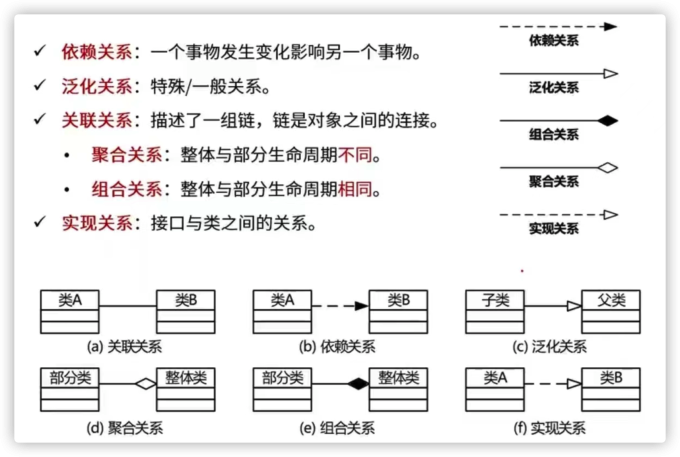

- 类图的关系
依赖关系好辨识:a调用b的函数,称为a依赖b。
泛化关系:父子关系,父:一般;子:特殊。
聚合关系:汽车和轮胎,汽车坏了,其零件还能用。
组合关系:公司和部门,公司没了,部门自然也就没了。
实现关系:接口和类

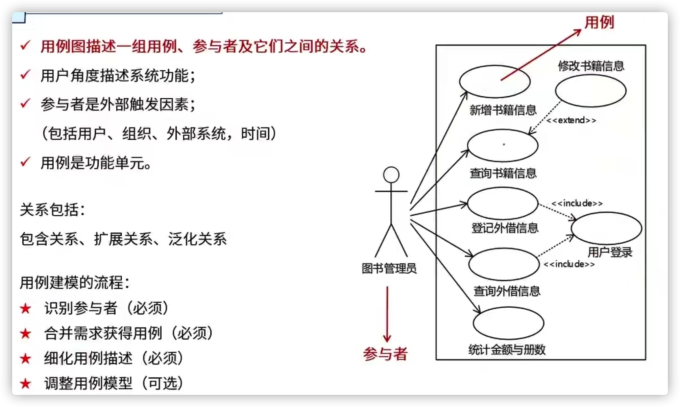

2) 用例图 #

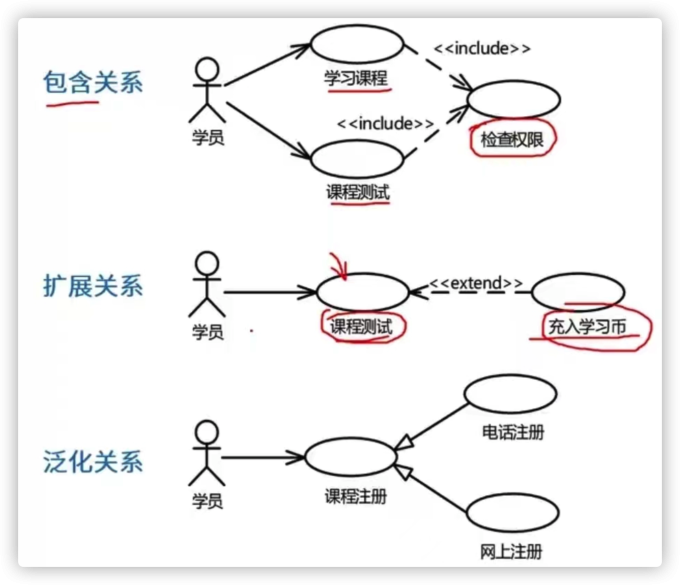

- 用例的关系
包含关系(include直接理解为"必须要先"):如上图的用户登录(查询外借信息和登记外借信息必须先登录,也就是说查询外借信息和登记外借信息包含了用户登录)。如何区分包含关系和扩展关系:前者是必须的,后者非必须。
扩展关系(extend:执行基本功能时可选执行扩展功能):如上图的查询书籍信息和修改书籍信息,只有查询书籍信息且信息不对时才会修改书籍信息,修改书籍信息是非必须执行的(也就是说:修改书籍信息是查询书籍信息的扩展)。
泛化关系(generalize):明显的父子的继承关系(比如说注册可通过手机号注册,也可通过邮箱注册;手机号注册和邮箱注册都继承于注册),注意却别包含关系。

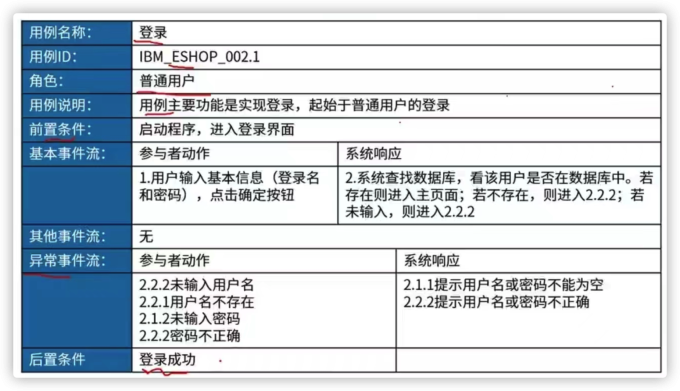

- 细化用例描述,第一列包含9种用例规约:用例名称ID说明;前置后置条件;基本异常其他事件流;角色。

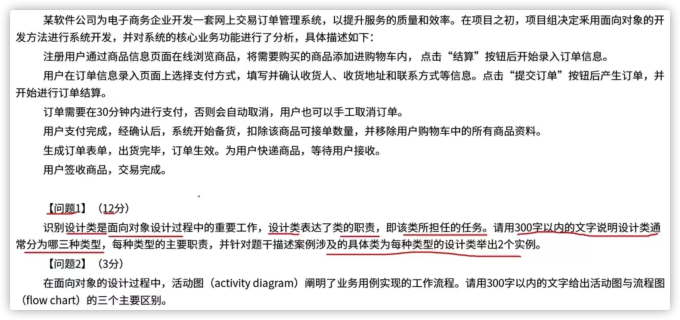

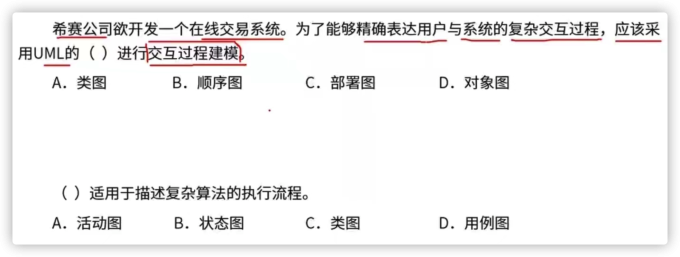

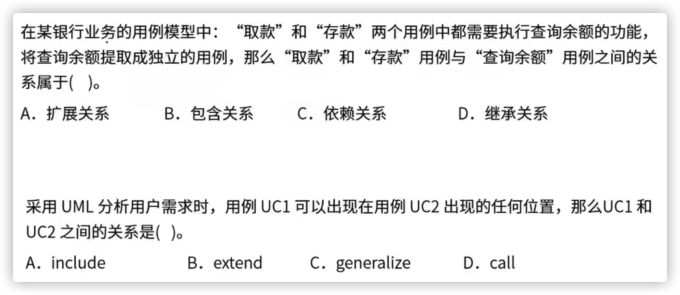

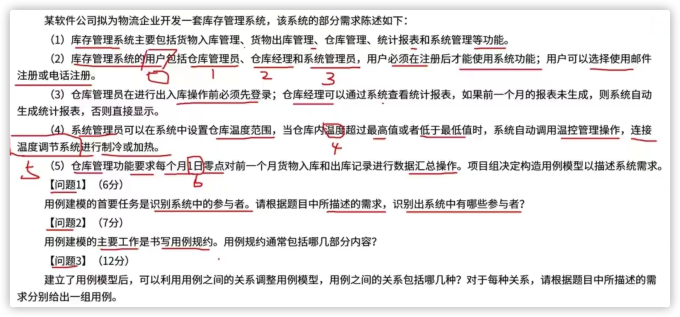

案例分析例题

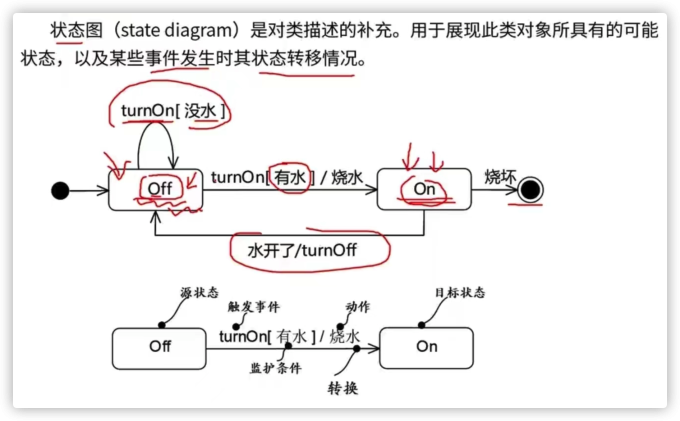

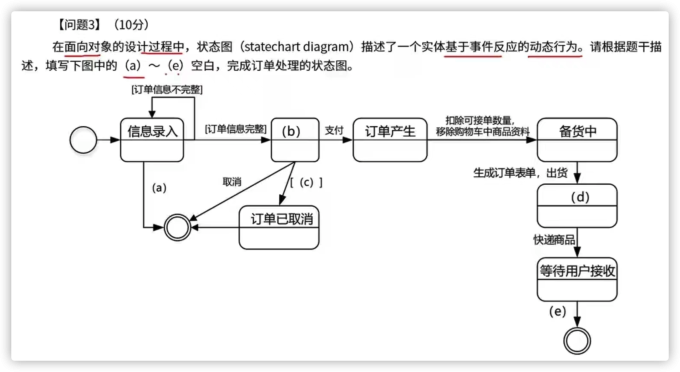

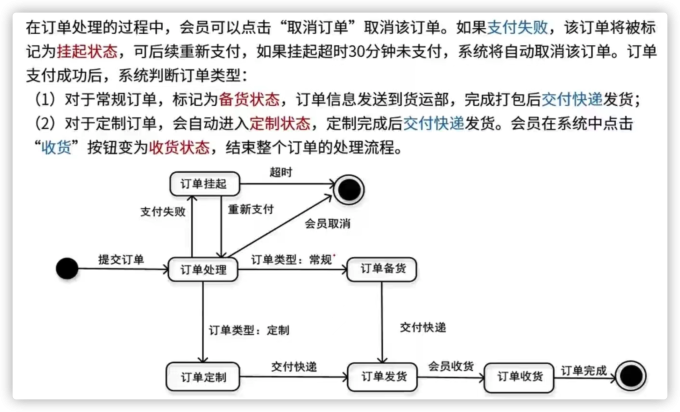

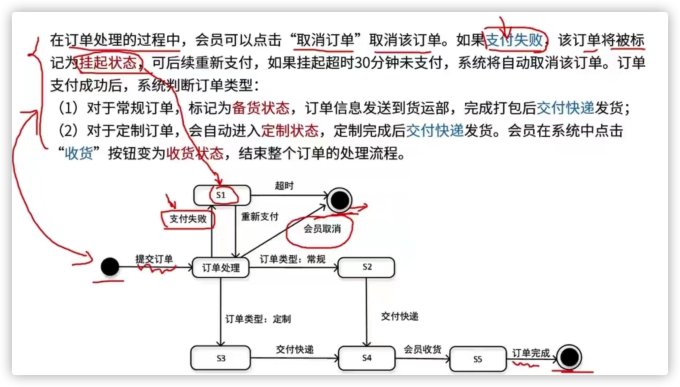

3) 状态图 #
状态图可用于定义对象内部的行为。

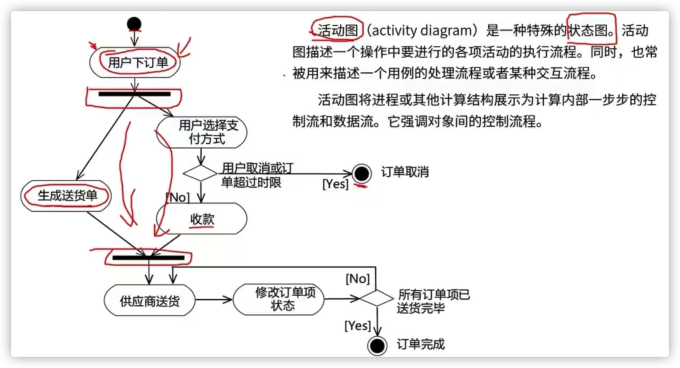

4) 活动图 #
活动图和状态图有点像,可以根据节点里面的内容是状态还是活动来进行区分。
活动图对标的是流程图,流程图是结构化时代的,而活动图是面向对象的图。
活动图中的两个粗线之间的活动是可以并行执行的。
活动图描述的是对象活动的顺序关系所遵循的规则,它着重表现系统的行为,而非处理过程;而流程图着重描述处理过程。
这些图都可以用来描述和表示业务流程模型:活动图可以用于描述系统的工作流程和并发行为,活动图其实可看作状态图的特殊形式,活动图中一个活动结束后将立即进入下一个活动。BPMN(Business Process Modeling Notation)指业务流程建模与标注,包括这些图元如何组合成一个业务流程图。Petri-Net是所有流程定义语言之母。

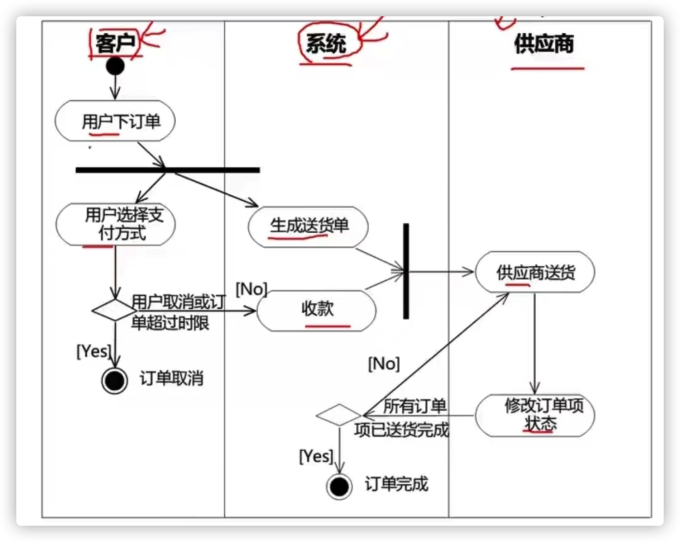

- 泳道活动图
在活动图的基础上,增加区分各个活动发生在哪些角色中。

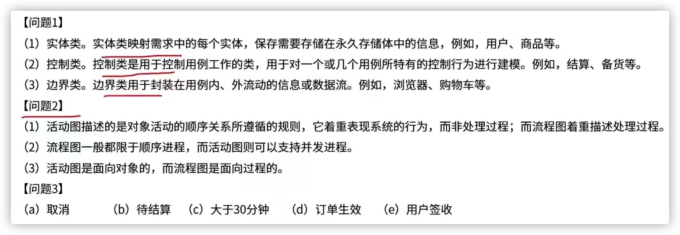

案例分析例题![]()

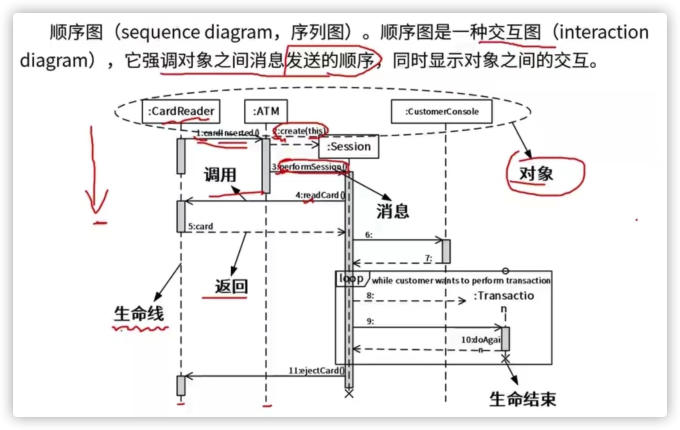

5) 顺序图 #
强调对象之间消息传递的顺序性。

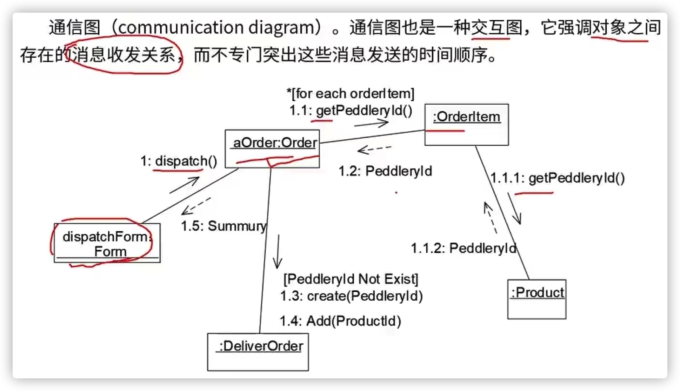

6) 通信图(协作图) #
强调对象之间消息传递的关系,不关心时间。

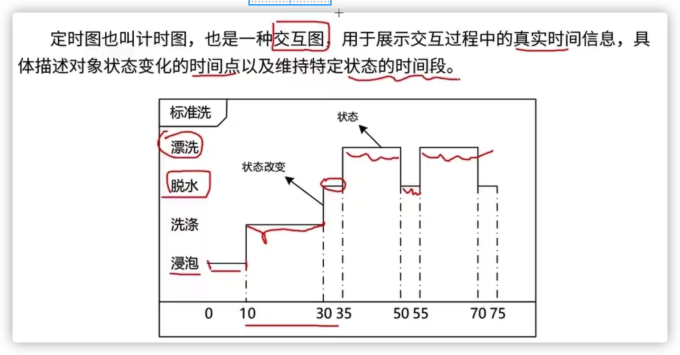

7) 定时图(计时图) #

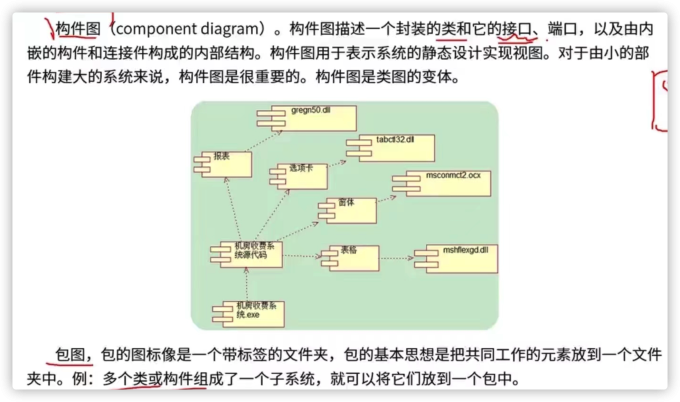

8) 构建图与包图 #
构建图是对外提供的一个接口和功能,包图是为了管理方便,将相关的东西放在一个文件夹中。

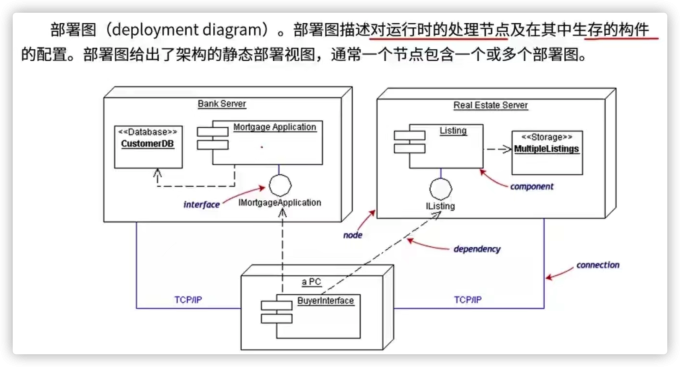

9) 部署图 #
描述的是硬件节点和软件构建之间的关系。

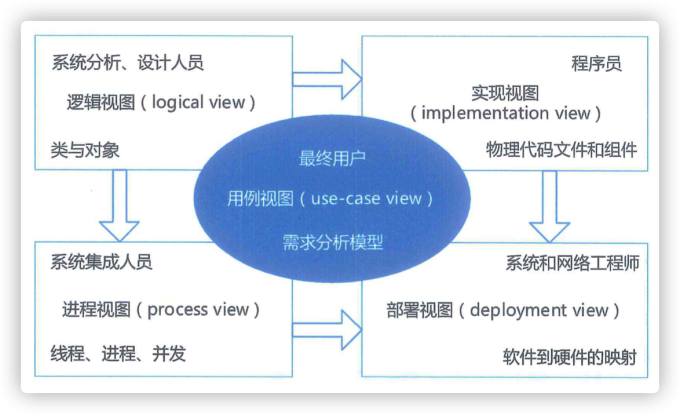

10) UML4+1视图 #
同架构的4+1视图可以一一对应。例题可参考软件架构的概述。用例视图是最基本的需求分析模型。
4 需求定义 ✅✅ #
把需求分析的成果落地成文档的过程就是需求定义的过程。需求定义的产物的是:需求规格说明书SRS。

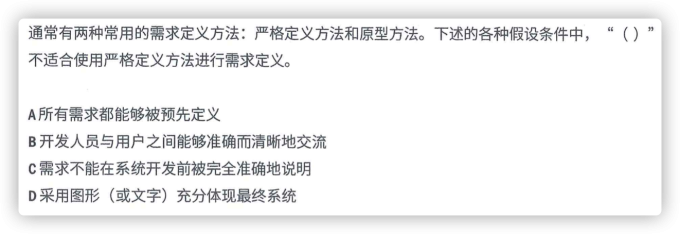

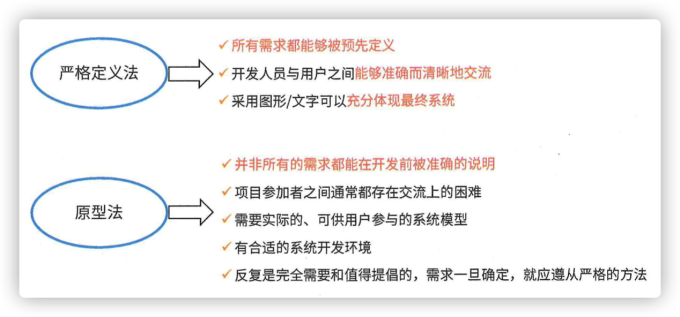

- 需求定义包含2大类:
- 严格定义法:过于理想化,同形式化开发方法类似。
- 原型法:同原型开发模型类似。

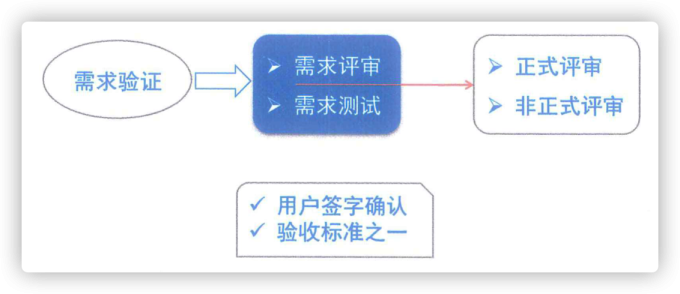

5 需求验证 ✅✅ #
对需求规格说明书SRS进行验证,需求甲方参与确认。最为最终的需求基线。

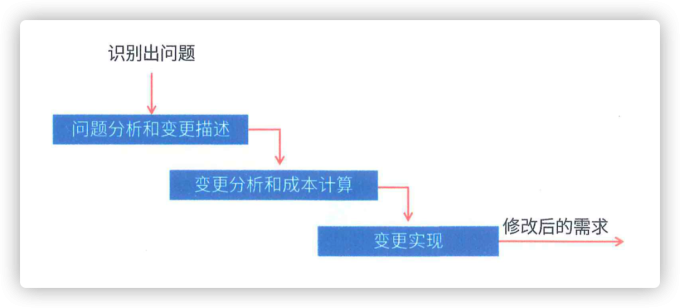

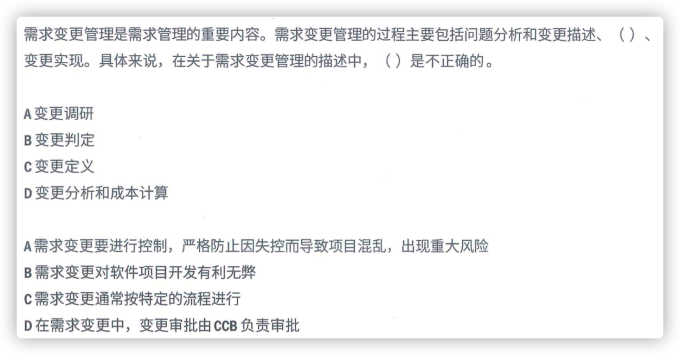

6 需求变更控制 ✅✅ #
需求变更是每个项目中客观存在的。无法杜绝的。我们要做的是管理和控制好需求的变更。这样的管理软件应当具有:1、记录每一个状态变更的日期及变更者的功能;2、可以定义变更请求的数据项以及变更请求生存期的状态转换图;3、可以加强状态转换图使经授权的用户仅能做出所允许的状态变更。

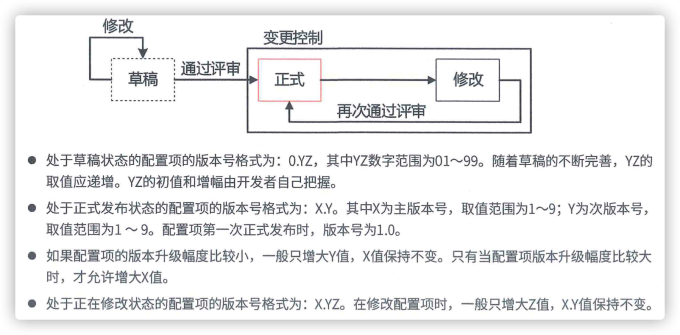

7 需求版本控制 ✅✅ #
8 需求跟踪 ✅✅ #
需求工程的目标是获取用户最真实的需求,可往往在开发测试过程中会出现遗漏,这时候需要及时跟踪需求,以发现纰漏。

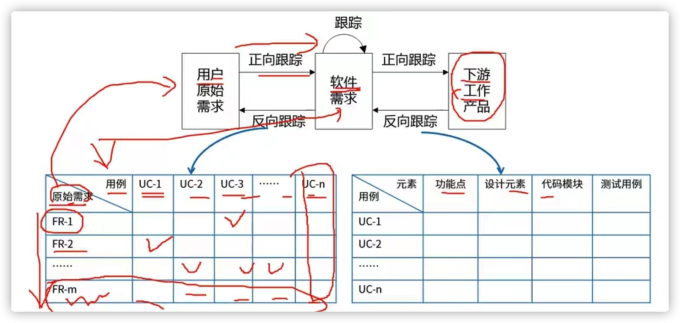

用户的需求称为原始需求,软件需求可以认为是用例(功能),UC-n没有打钩,表示这个功能多余了,用户其实不需要这个功能;FR-m没有打钩,表示这个功能漏做了。
需求跟踪是将单个需求和其他系统元素之间的依赖关系和逻辑联系建立跟踪,这些元素包括各种类型的需求、业务规则、系统架构和构件、源代码、测试用例,以及帮助文件等。

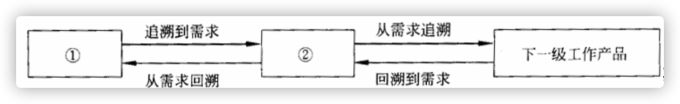

- 需求跟踪能力链(traceability link)
下图中的1是客户需求,2是软件需求。

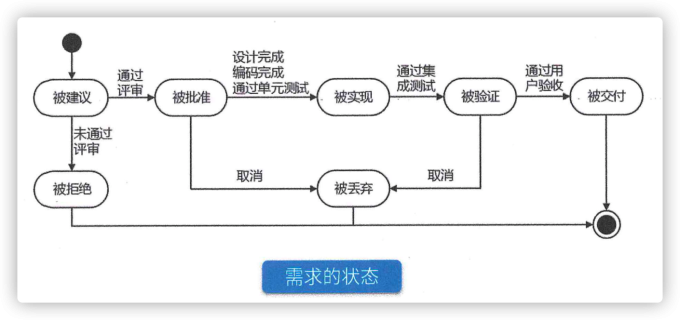

9 需求状态管理 ✅✅ #
又称为需求管理,一个需求确认以后,往往会有多个状态的变迁。
