5) 软件系统建模

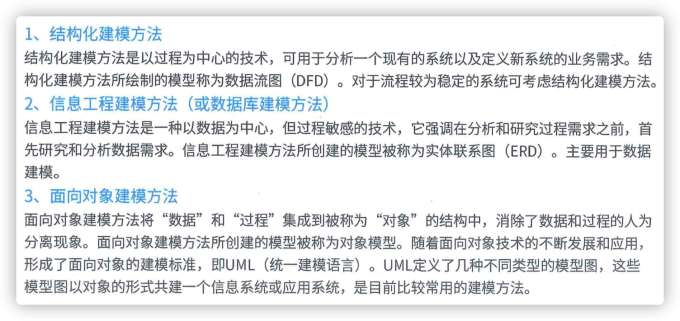

软件系统建模方法 #

1 逆向工程 #

  山寨，比如说军事领域的航母。

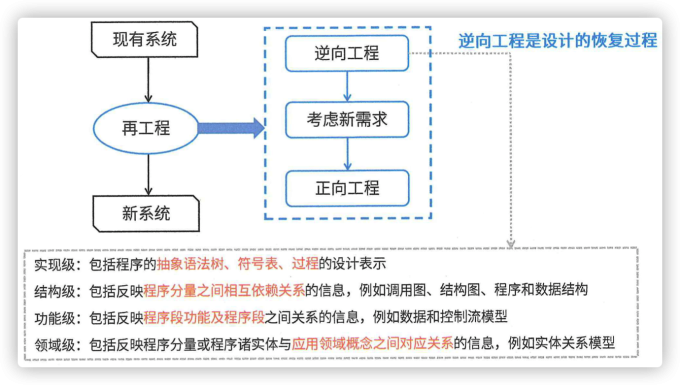

  软件逆向工程就是分析已有的程序，寻求比源代码更高级的抽象表现形式。在逆向工程导出信息的四个抽象层次中， 结构级包括反映程序各部分之间相互依赖关系的信息; 功能级包括反映程序段功能及程序段之间关系的信息。

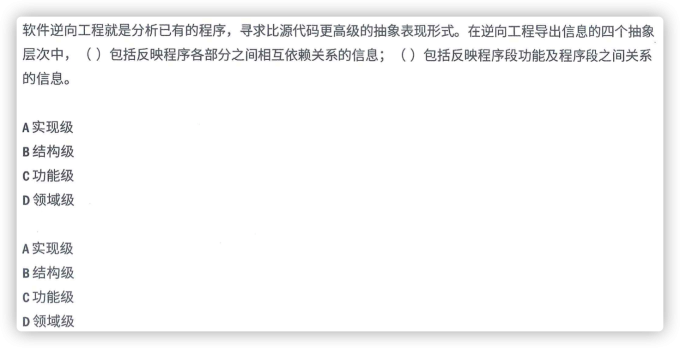

例题 p97QOkn.md.png

1.1 再工程(重构) #

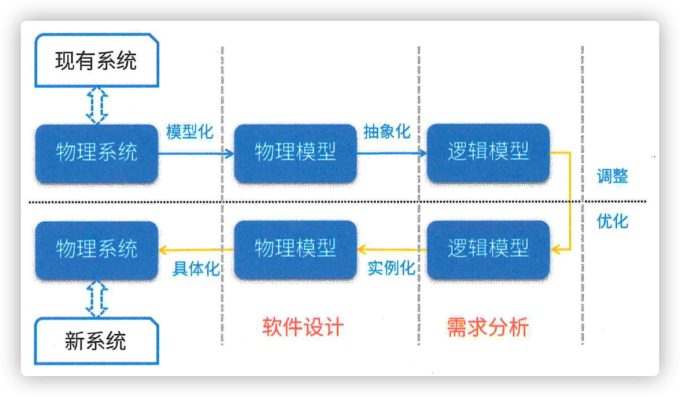

  在论文里面考过，通过图示可以看见，新旧系统的物理模型对应于软件设计，新旧系统的逻辑模型对应于需求分析，所以里面可以写的点还是挺多的。

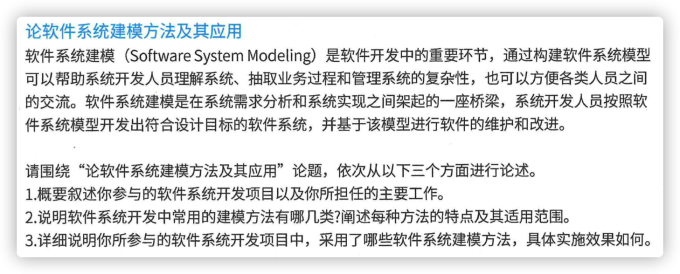

论文例题 pCUkkb8.md.png
